細節圖片:

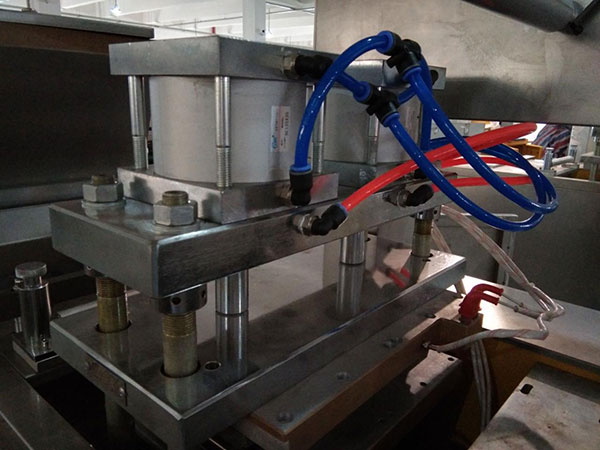

原材料 | 專利設計加料器 | 雙氣缸配置 |
雙膜卷自動送膜 | 自動送料加料,成品平穩 | 平板熱封成品邊緣零漏洞 |

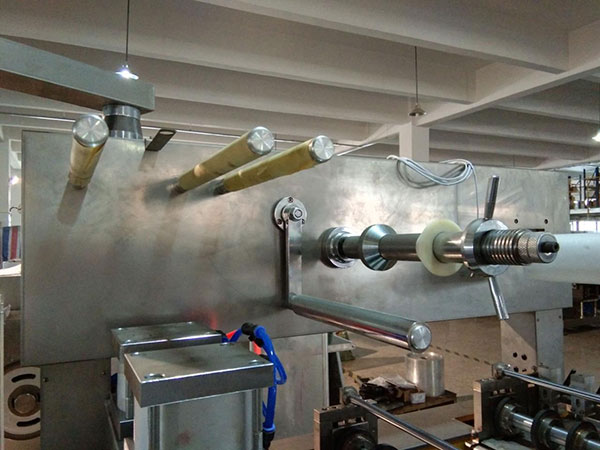

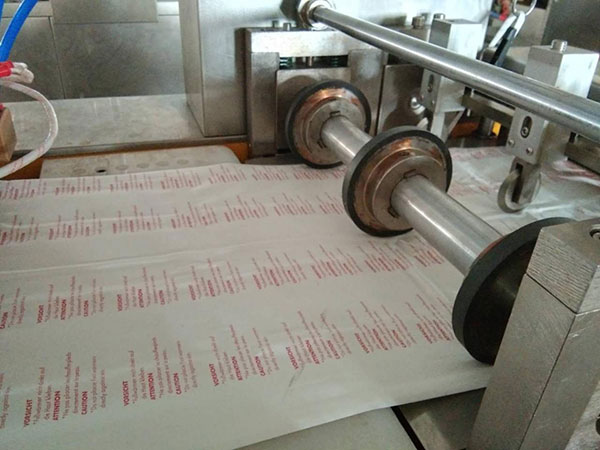

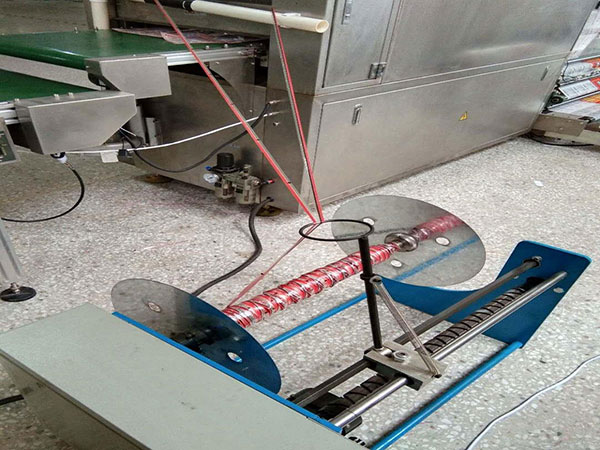

伺服牽引 | 卷料軸 | 收廢料 |
可調整更大行程面積 | 雙膜卷自動送膜 | 獨特設計,收料整齊 |

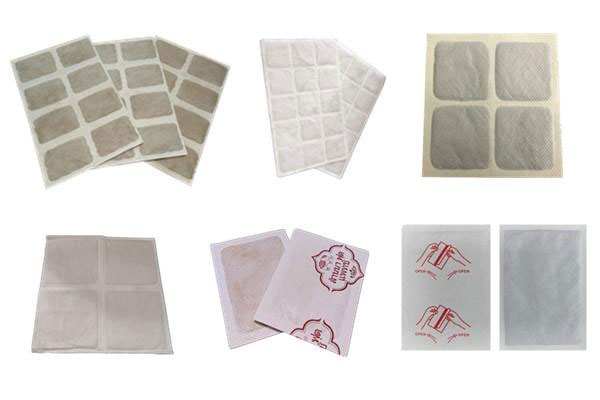

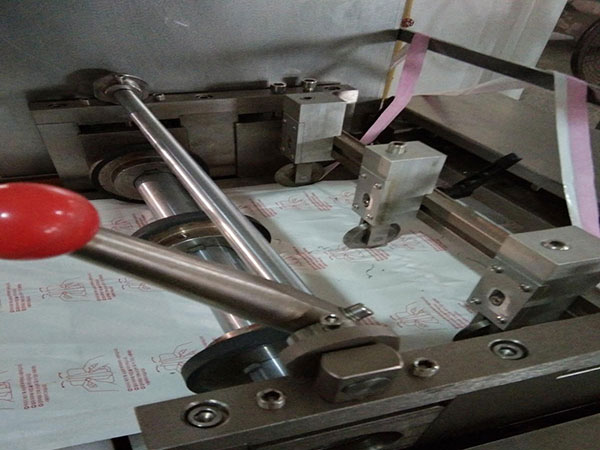

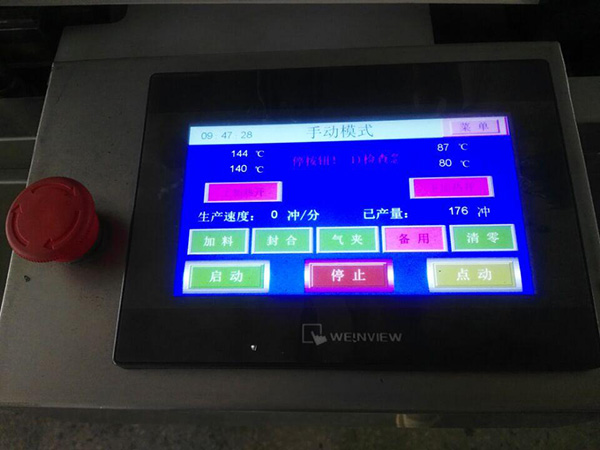

成品多樣 | 沖裁 | 控制面板 |
各種成品,客戶所求 | 切邊平整、精美 | 操作更簡單,規格更準確 |
性能特點:
1.節能、結構合理美觀、運行平穩、維修方便、經久耐用。
2.自動送膜、自動計量給料、平板加熱、四邊封合、且封合牢固、無邊裁切、袋型平整精美,其中橫縱式無邊裁切機構可節省百分之 60-80 的包裝廢料大大的節省了生產成本。
3.采用可編程控制器(PLC)編程控制、觸摸屏智能操控、伺服系統對版牽引、高精度溫控系統。
4.氣動系統均采用光電控制,通過 PLC 可編程序,使各機構準確無誤的運行,使包裝產品在多工位,長距離的運用中保證其同步的穩定性。
5.自動送膜、自動加料、上下網紋平板式封合、伺服滾輪式牽引、橫縱式無邊裁切,性能可靠,操作方便、自動化水平高??膳涔鈽?biāo)跟蹤對版封合配置。
產品應用:
適用于包裝粉狀中草藥類貼劑、活性碳發熱類迷你小貼劑等。
技術參數:
名稱 | |
生產能力 | 15-40 pcs/min |
最大包裝尺寸 | 330X160mm |
自動程序 | 全自動 Fully automatic |
功能 | 充填、計量、其它 Filling,measurement,otders |
包裝材料 | 無紡布、紙復合材料 (non-woven fabric, paper compound material) |
物料類型 | 粉劑 Powder |
電源總功率 | 6.5Kw (380V) |
壓縮空氣 | 0.6-0.8 MPa |
模具冷卻 | 60L/H,自來水 /循環水 tap water/recycle water |
外形尺寸 | 2730*880*1650mm(長 *寬*高)(L*W*H) |
整機重量 | 1000Kg |
電器配置清單:
代號 | 名稱 | 型號 | 臺用量 | 生產商 |
可編程控制器 (PLC) | DVP32ES200T | 1 | 臺達 | |
溫檢擴展模塊 (PLC) | DVP04TC-E2 | 1 | ||
伺服驅動器 0.75KW | ASD-B2-0721-B | 1 | ||
伺服電機 0.75KW | ECMA-C20807RS | 1 | ||
編碼線 | ASD-B2-EN-00-3.0 | 1 | ||
動力線 | ASD--PW-00-3.0 | 1 | ||
顯示屏 | DOP-107BV含 3米通訊線 | 1 | ||
開關電源 | NES-50-24 | 1 | 中國正泰 | |
熱電偶 K型 | WRNT-1.5 | 2 | 中國超光 | |
斷路器 | NXBLE-32-3P+N-C-25A | 1 | 中國正泰 | |
斷路器 | NXB-63Z-2P-C-10A | 1 | ||
斷路器 | NXB-63Z-1P-C-10A | 2 | ||
斷路器 | NXB-63Z-1P-C-6A | 1 | ||
交流接觸器 | NXC-18 | 1 | ||
小型繼電器 | JZX-22F( D) /2Z | 5 | ||
繼電器座 | PYF08A | 5 | ||
熱繼電器 | NR4-63 | 1 | ||
接線端子 | TD2011+1538 | 1 | ||
固態繼電器 | SSR-25DA | 2 | 溫州華南 | |
散熱片 | 2 | 中國正泰 | ||
急停按鈕 | XB2-BS542 | 1 | ||
導軌 | C35-500 | 1 | ||
膠木板 | 540×420×6 | 1 | 自制 | |
光電開關 | ES18-D01NK-MB | 2 | 浙江華天 | |
對標光電 | B2J-211 | 1 | ||
接近開關 | J12-D4NK | 3 | 浙江華天 | |
編碼器 | E40S6-360-3-N-24 | 1 | 奧尼托克斯 |
電磁閥 | 4V210-08 | 3 | 亞德客 |
主電機 | MBW15-Y1.5-C-5-40-200 | 1 | 浙江午馬 |
定速電機 | 4GU20K/4IK40GN-CZ | 3 | 浙江東邦 |
